FU 450R (6Т83)
![](../../stroline/pages/2028/file.files/image001.jpg)
Описание:

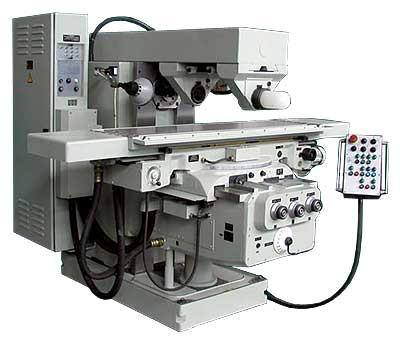

Горизонтальный консольно-фрезерный станок с
поворотным столом FU-450R предназначен для выполнения в автоматических циклах обработки
маятниковое фрезерование, фрезерование с ускоренным перескоком, фрезерование по
ускоренному циклу в трех плоскостях (xy, xz, yz) посредством кулачкового
управления.
ОСОБЕННОСТИ КОНСТРУКЦИИ:
- Механизм опускания консоли и механизм попутной подачи в
продольной координате;
- Электромеханическое приспособление для зажима инструмента;
- Главные узлы: основная плита, стойка, консоль, суппорт, стол изделия -
изготовлены из серого чугуна и имеют оптимальную целесообразную форму;
- Фторопластовые направляющие консоли и поперечные салазки обладают хорошими
антифрикционными свойствами и аварийной антизадирной
способностью;
- Мощность приводов и высокая жесткость станков позволяют применять повышенные
режимы обработки;
- Точность и высокое качество обработки;
- Надежность и долговечность.
Технические характеристики:
|
Рабочая
поверхность стола
|
400х1600
мм
|
Нагрузка
на стол
|
1500 кг
|
Продольный
ход стола
|
1120 мм
|
Поперечный
ход крестового суппорта
|
345 мм
|
Вертикальный
ход консоли
|
400 мм
|
Поворот
стола в обе стороны
|
45°
|
Количество
пазов
|
5
|
Конус
инструмента
|
ISO 050
|
Количество
скоростей шпинделя
|
18
|
Мощность
главного двигателя
|
11 кВт
|
Мощность
двигателя подач
|
2,2 кВт
|
Общая
потребляемая мощность
|
14,5 кВт
|
Габаритные
размеры
|
3500х3520х2160
мм
|
Масса
|
3900 кг
|
